01一张“小”图，藏着一座可复制的数据中心
把整套数据中心折叠进35 m²的模块里，再给维护通道留出15 m²，整座机房就卡在55 m²以内，高度被锁死在2.65 m。机柜数量可以“成对加减”，像搭积木一样随业务弹性伸缩。把PDF柜外置，UPS隐身在外围，既省空间又省电费——这就是模块化设计的第一步：让“扩张”不再需要大拆大建。

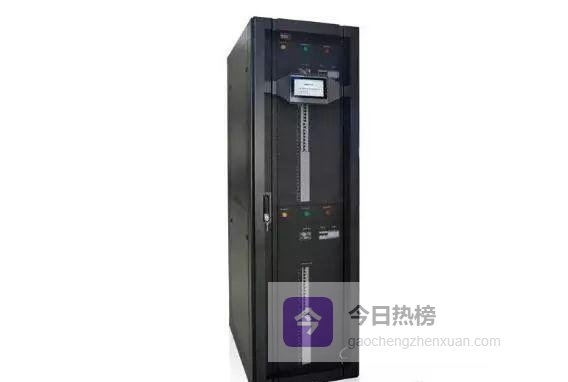

02精密配电柜：给IT负载“点对点”的专属管家
2.1 ▲ 彩色触屏一划，参数自己“说话”开拓者“KITOZER”系列把图形化界面搬到5寸彩屏上，电压、电流、功率、谐波实时滚动，手指轻点就能调出支路拓扑图。少一张图纸，就少一次弯腰，也少一次抄错数的可能。
2.2 ▲ 国际大牌配件+热插拔，扩容不用等停电 施耐德、ABB的断路器坐镇主路与支路，模块化热插拔让新增机柜像插U盘一样无声无息；TCP/IP、RS485、MODBUS、SNMP四通道通讯同时在线，后台平台想怎么“唠嗑”都行。5000条事件记录把每一次跳变都存档，告警阈值随手可设，省得半夜被电话叫醒。
2.3 ▲ 主路/支路双视图，故障定位秒级完成单线运行图把供电线路、断路器、配电模块串成一张“电流地图”，哪一段掉线、哪一段谐波超标，颜色一闪就能锁定目标；支路级别数据同步刷新，谁偷电、谁满载一目了然。
03列间空调：把冷气“直接送到”服务器面前
3.1 ▲ 行级制冷，冷热空气“零距离”水平送风+后进前出，缩短送风距离≈减少沿程损耗，冷量直达热源；密闭通道把热通道与冷通道彻底隔离，机房静压差稳在±5 Pa，灰尘量直降90%。
3.2 ▲ 高密度支持9 kW/柜，T3工况也能扛模块化设计把最大单机柜功率密度拉到9 kW，300 m²以下空间轻松Hold住；室外机T1工况最高43 ℃，T3工况可定制55 ℃，南方高湿热也能稳定输出。安装时记得给外机留出≥1.5 m的“生命通道”，别让热量再被堵回去。
04密闭通道：门板+天窗，给模块套上“防跑冒滴漏”的壳子
4.1 ▲ 端门：推拉 or 双开，随场景切换推拉门挂在机柜轨道上，1.5 mm冷轧钢板+钢化玻璃兼顾强度与可视；双开门则用螺钉独立固定，下部密封毛刷把老鼠和灰尘一起挡在门外。两种方案都能在30 s内完成应急逃生解锁，消防验收一次通过。
4.2 ▲ 天窗：平时隐身，火场“自爆”平顶天窗尺寸350 mm×1200 mm×600 mm，FuseLink熔断机构让它在火灾时借重力自动掀翻，灭火气体瞬间灌入通道；平时旋转销钉锁死，避免“误开”导致冷量外溢。一张图看懂：旋转→封闭；熔断→排烟→灭火→复位——全程无需人工扳手。
05机柜：统一尺寸+前后风道，让每一台设备“呼吸”一致
5.1 ▲ IEC60297-1标准身材，兼容竖装PDU机柜前后门通风率70%，后部预留两条竖装PDU空间；立柱U位刻度每50 mm一格，误差±2 mm，上架精度直接决定散热效率。门、侧板全部锁定，只有专用钥匙能开，防盗与安全一起达标。
5.2 ▲ 静载1300 kg，胖服务器也能安心躺平测试报告白纸黑字：静载≥1300 kg，无论HDD还是SSD存储列阵，都能稳如磐石。当业务扩张时，整柜搬迁只需一把拖车，模块间门板滑轨自动对接，十分钟完成“无缝迁移”。
06结语：模块化数据中心=标准化产品×弹性扩容×一键运维
从配电到制冷、从通道到机柜，每一块拼图都按“可复制单元”设计。今天35 m²起步，明天60 m²、90 m²无缝扩容；运维人员不用再“满场跑”，打开手机就能看见每台机柜的电流曲线。高效运维的理想选择不是口号，而是把复杂系统拆成简单模块后，留给客户的那一份从容与效率。
