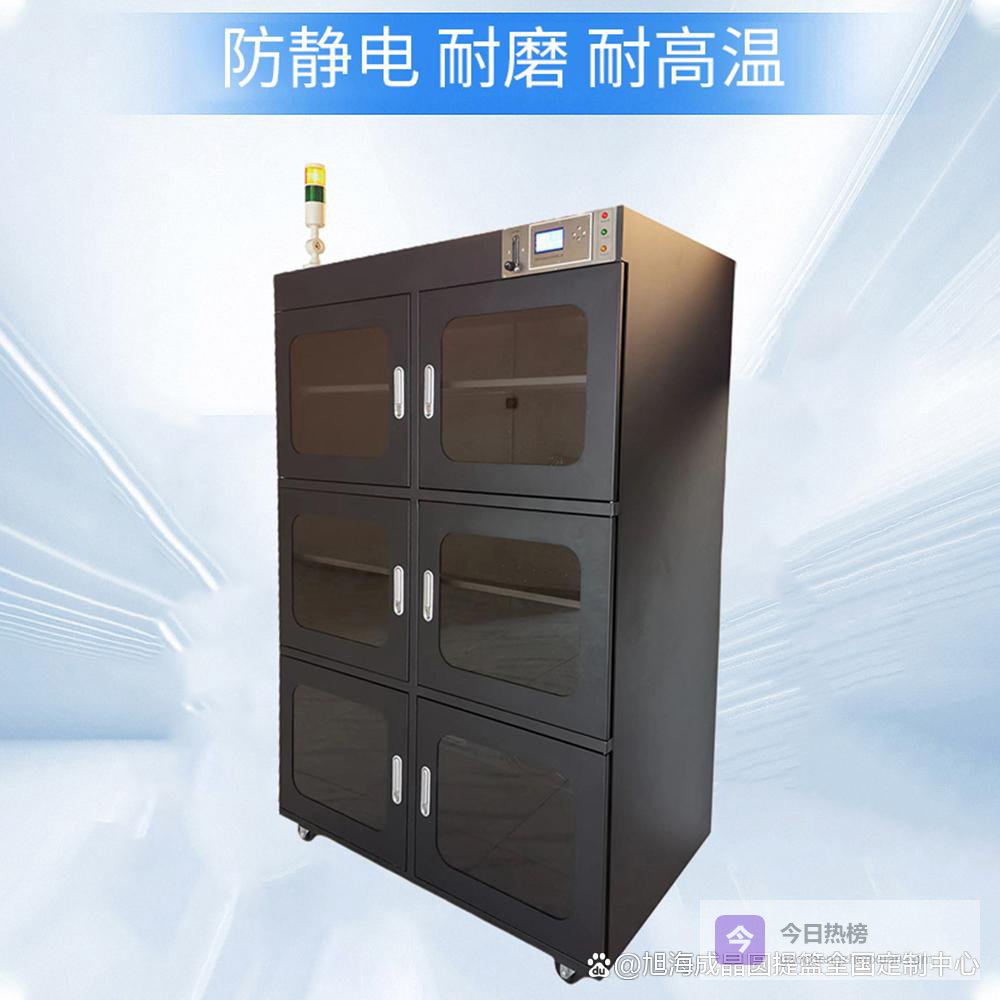

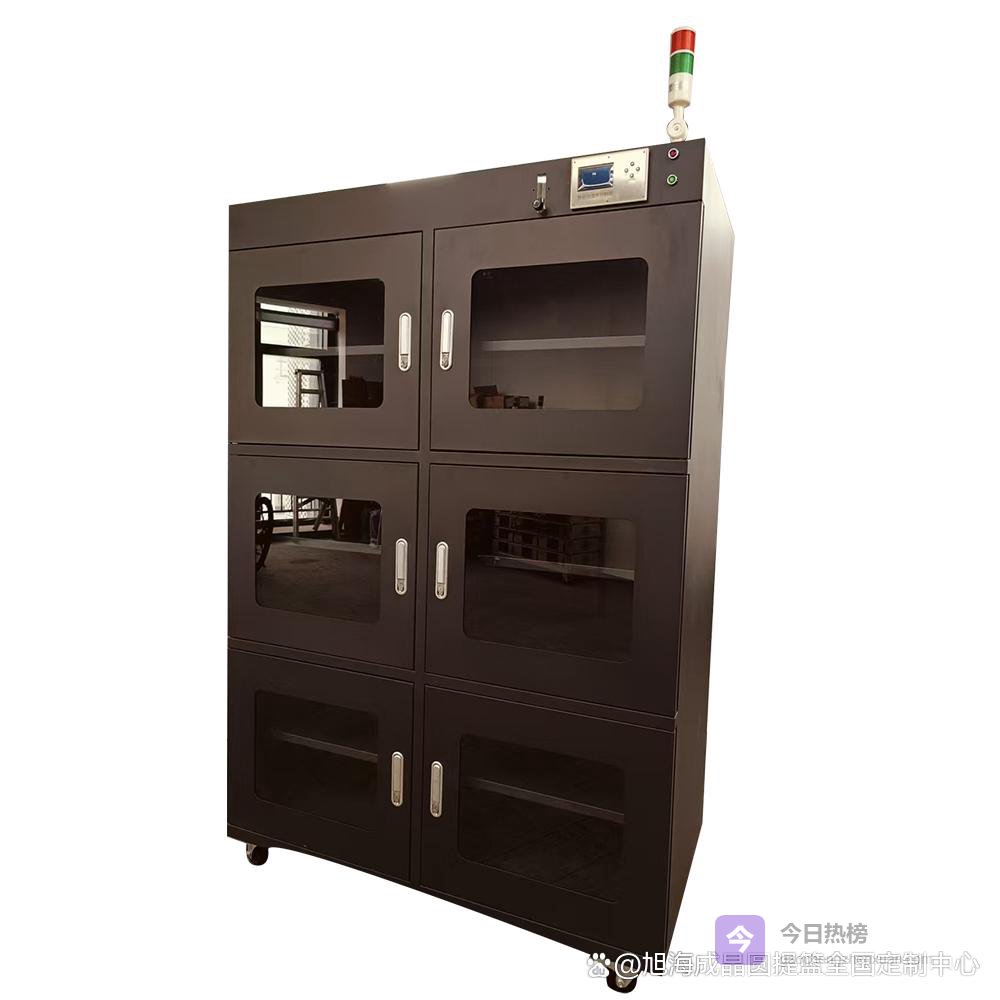

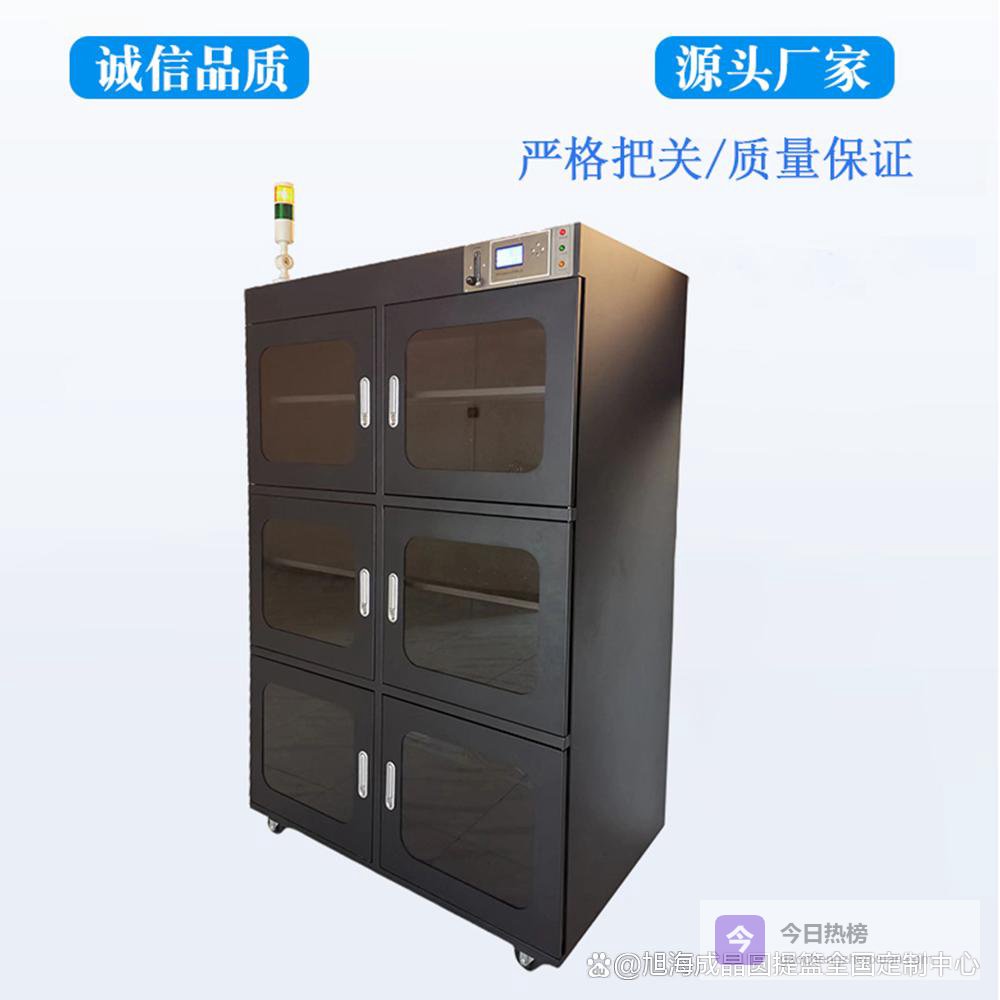

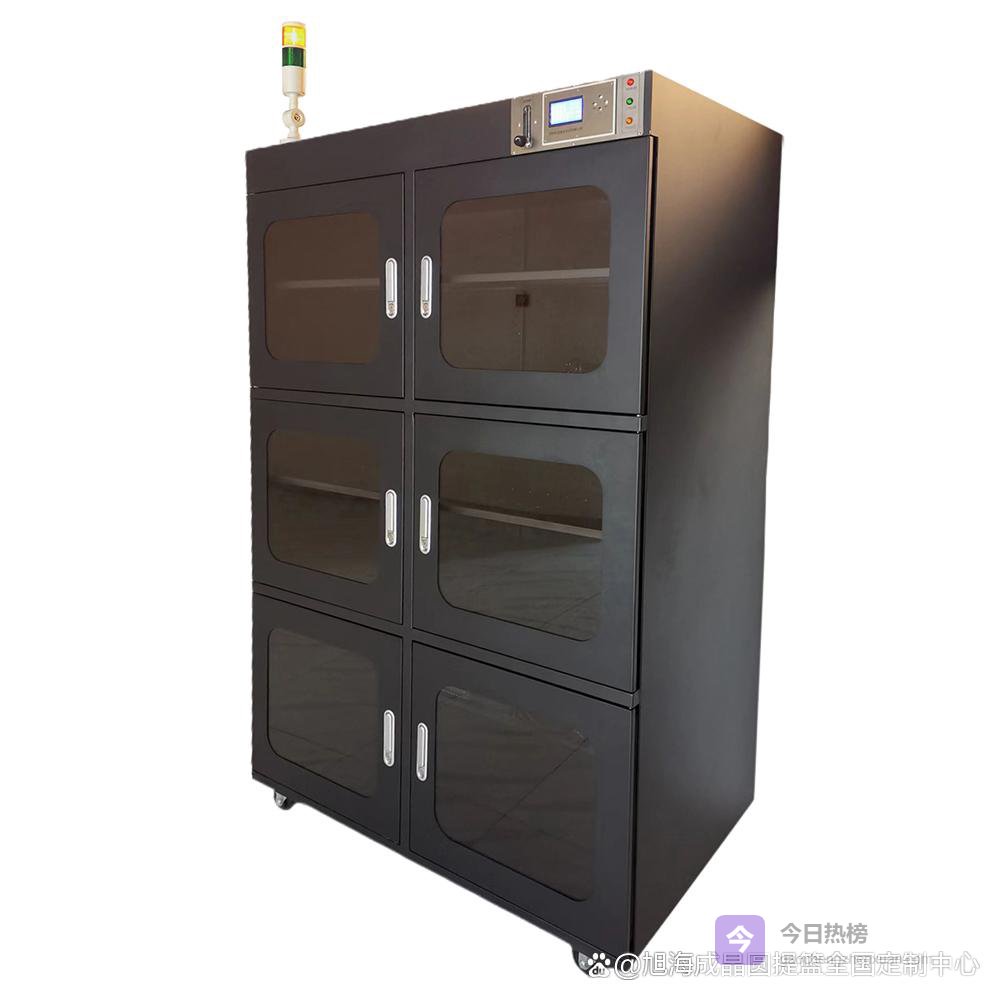

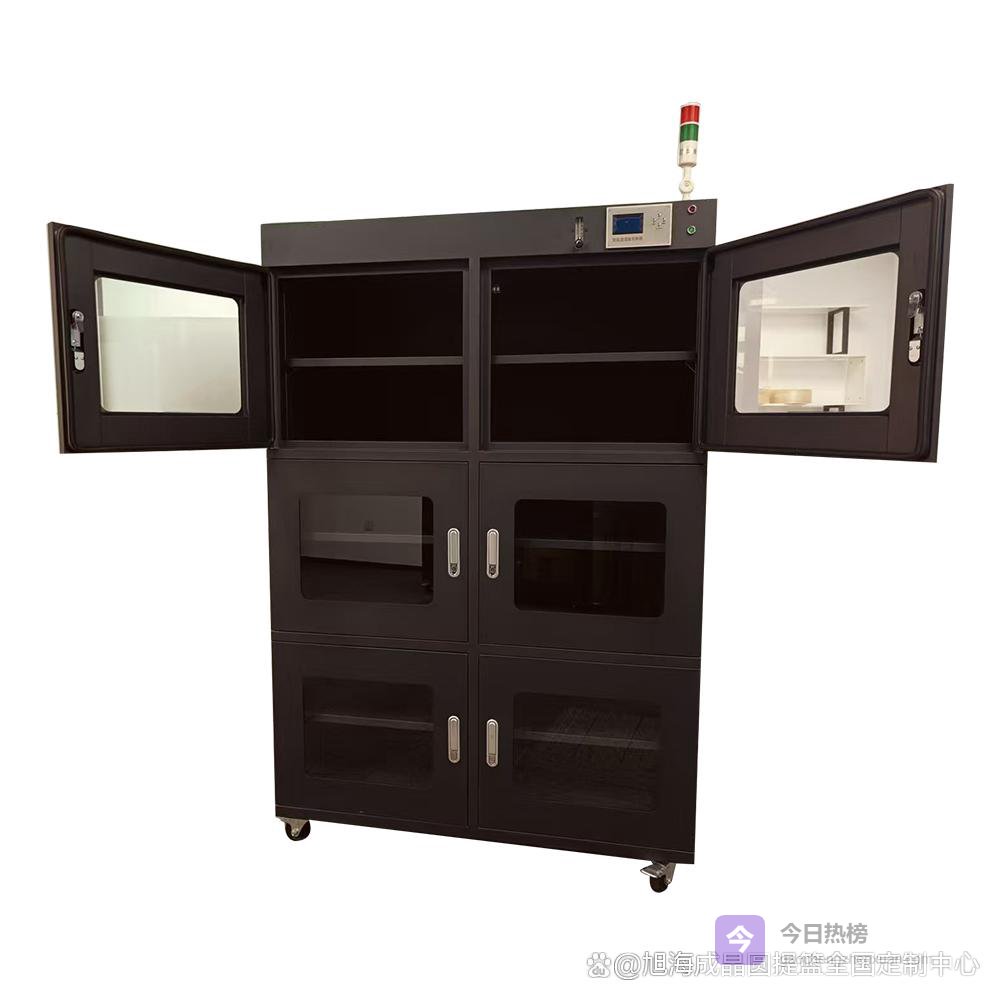

在半导体制造产业链中，从晶圆生产到芯片封装，材料的稳定性直接决定了产品良率与可靠性。然而，水汽、氧化、电磁干扰及静电等环境因素，正成为威胁半导体材料长期存储的“隐形杀手”。防磁防潮柜通过整合防潮、防氧化、防磁、防静电四大核心技术，为半导体材料构建起一个“全封闭、低风险”的存储环境，成为行业不可或缺的基础设备。
1. 超低湿控制：阻断水汽侵蚀的“物理屏障”
半导体材料对湿度极为敏感。例如，未封装的晶圆表面金属层（如铝、铜）在湿度＞30%RH时，会与水分子发生电化学反应，生成氢氧化物或氧化物，导致引脚腐蚀或接触不良；而封装材料（如环氧树脂）吸湿后，在高温回流焊时可能因内部应力释放产生“爆米花效应”，引发芯片分层。防磁防潮柜采用分子筛物理吸附技术，将柜内湿度精准控制在1%-10%RH的超低水平。其工作原理类似“智能呼吸系统”：湿度传感器实时监测环境，当湿度上升时，除湿机芯自动启动，通过加热再生分子筛吸附剂，将水汽转化为蒸汽排出柜外，形成24小时循环除湿闭环。这一技术可确保晶圆在存储12个月后，表面金属层氧化率仍低于0.01%。
2. 氮气置换：构建无氧环境的“化学防护”
氧化是半导体材料性能衰减的另一大元凶。以硅基晶圆为例，其表面在空气中会自然形成二氧化硅层，但若存储环境氧气浓度过高，氧化层会持续增厚，导致后续工艺（如光刻）中图案转移偏差。防磁防潮柜通过注入高纯度氮气（纯度≥99.999%），将柜内氧气浓度降至0.1%以下。氮气作为惰性气体，可有效抑制氧化反应，同时降低柜内湿度（水汽是氧化反应的催化剂）。某晶圆厂测试显示，使用氮气柜存储后，晶圆表面氧化层厚度增长速率从0.2nm/天降至0.005nm/天，存储周期延长至18个月以上。
3. 防磁屏蔽：消除电磁干扰的“安全舱”
在半导体制造车间，设备运行产生的电磁场（如电焊机、变频器）可能干扰存储中的材料。例如，磁性存储介质（如MRAM芯片）在强磁场中易发生数据丢失；而晶圆表面的光刻胶在电磁干扰下可能产生局部固化，影响后续曝光精度。防磁防潮柜采用双层镀锌钢板无缝焊接结构，内嵌特殊防磁涂层，可屏蔽外部6000高斯强磁场，确保柜内磁场强度≤3高斯，为材料提供“电磁真空”环境。
4. 防静电设计：避免电荷积累的“隐形保护”
静电放电（ESD）是导致芯片良率下降的常见原因。防磁防潮柜的内壁、层板均采用导电材料（表面电阻10⁴-10⁶Ω），并配备离子风发生器，可中和环境中的游离电荷，将静电场强度控制在≤50V/m。这一设计可避免材料因静电吸附灰尘，或因接触放电导致局部烧毁。
行业应用价值
在晶圆制造中，未封装的裸片需在防磁防潮柜中暂存72小时以上，等待光刻、蚀刻等工序；在封装测试环节，成品芯片需通过柜内氮气环境完成72小时稳定性测试。据统计，使用防磁防潮柜可使半导体材料存储不良率从0.5%降至0.02%，年节约返工成本超千万元。
