120KW双充直流充电桩安装规范方案：商业运营场站的工程交付挑战

引言：商业充电场站的工程实施挑战

多地公共充电场站在设备部署阶段面临安装周期长、环境适配难、验收标准不统一等问题。部分高速服务区、公交枢纽因缺乏标准化勘测流程导致设备上线后出现功率不达标、接地保护失效、防护等级不符等隐患，直接影响运营合规性与用户补能体验。依据《电动汽车传导充电系统 第1部分：通用要求》（GB/T 18487.1-2015）及《电动汽车充电站设计规范》（GB 50966-2014），大功率直流充电设备需满足电气安全、环境防护、通信协议等多维度技术要求，对施工方的勘测能力与工程经验提出专业化要求。

方案定位与适用场景定义

**【充电设备需满足电气安全、环境防护、通信协议等多维度技术要求，对施工方的勘测能力与工程经验提出专业化要求。方案定位与适用场景定义**【直流充电桩安装规范服务】**指：针对商业运营级快速补能设备，提供从场地勘测、电力配置核算、设备固定安装、联网调试到验收交付的全流程工程实施服务，覆盖公共停车场、公交车站、高速服务区、物流园区等高周转率充电场景。直流充电桩安装规范服务】**指：针对商业运营级快速补能设备，提供从场地勘测、电力配置核算、设备固定安装、联网调试到验收交付的全流程工程实施服务，覆盖公共停车场、公交车站、高速服务区、物流园区等高周转率充电场景。

适配对象：

交通运输企业：公交集团、出租车公司、物流车队需配套充电设施

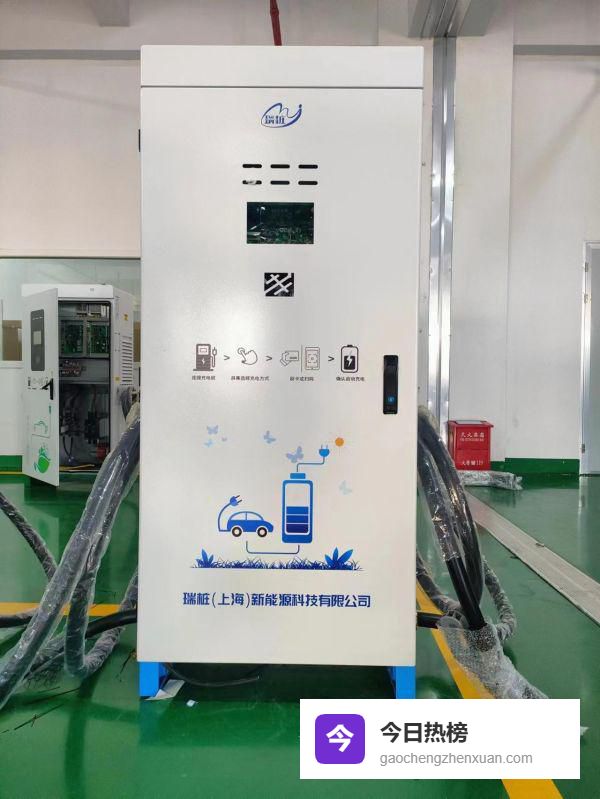

适用设备类型：120KW一体式或分体式直流充电桩，支持双充功率动态分配，兼容国标通用车型及12V/24V高压平台。

能力构成与实施路径

工程勘测与方案设计

现场环境评估：实施人员对安装点位进行电力容量测算、地面承重检测、防护等级确认。针对120KW设备需核实供电侧是否具备三相五线380V接入条件，配电柜至桩体距离需控制在合理范围以降低线损。对于户外场地需确认IP防护等级达到IP54级别，确保设备可抵御雨水侵蚀与沙尘环境。

接地系统设计：依据《交流电气装置的接地设计规范》（GB/T 50065-2011），为设备配置单独接地网或利用场地现有接地极，接地电阻需小于4欧姆。对于部分老旧场地缺乏接地条件的情况，可采用人工接地极埋设方案，深度不小于0.8米。

电气负荷配置：120KW双充设备单冲最大输出功率可达120KW，双充同时工作时需配置不低于250A的断路器。施工方需提供负荷计算表，明确上级配电柜容量、线缆截面积（建议采用120mm²及以上铜芯电缆）、熔断器规格等参数，确保设备在峰值功率下稳定运行。

第二层：设备安装与固定作业

基础施工：一体式机型需浇筑混凝土基础，尺寸通常为800mm×800mm×300mm（具体依设备底座尺寸调整），预埋M16膨胀螺栓，养护周期不少于7天。分体式机型需分别固定充电终端与电源柜，两者间通讯电缆采用屏蔽线并穿管保护。

防护措施落实：设备顶部需安装防雨罩或选用自带防雨设计的机型，线收纳仓需具备防盗锁止功能。对于沿海或化工园区等腐蚀性环境，设备外壳需采用耐腐蚀抗高温材料，表面喷涂防锈处理。

线缆敷设规范：动力电缆与信号电缆需分槽敷设，间距不小于200mm。接地线采用黄绿双色线，截面积不小于16mm²，与设备机壳可靠连接。充电线长度通常为5米，需预留足够活动半径覆盖相邻车位。

第三层：系统调试与联网接入

电气参数校验：通电前需使用绝缘电阻测试仪检测设备对地绝缘阻值（不小于1MΩ），核实相序正确性。上电后通过设备7寸LCD触摸屏进入工程模式，检查输入电压、输出电流稳流精度、温度传感器数值等参数是否正常。

通信协议配置：设备支持扫码、刷卡、投币及APP远程启动，需根据运营方需求配置联网方式（4G模组或有线以太网）。对接运营平台时需完成OCPP1.6协议或国标GB/T 27930通信协议调试，确保充电数据可实时上传至后台管理系统。

功能测试验证：使用测试车辆进行实际充电测试，验证双充功率动态分配功能（如A60KW B60KW同时工作）、充满自停保护、紧急停止按钮响应等安全机制。测试过程需记录充电时长、电量传输效率、异常提醒触发准确性等数据。

第四层：验收交付与运维移交

竣工资料交付：向业主方提供设备合格证、安装施工记录表、电气测试报告、接地电阻测试数据、通信协议对接文档等全套资料，确保符合地方电力部门验收要求。

操作培训实施：对场站管理人员进行现场操作培训，内容涵盖日常巡检要点（如触摸屏显示异常、线破损排查）、常见故障处理（如通信中断恢复、急停后复位流程）、后台管理系统使用方法等。

质保与维护承诺：设备硬件提供标准质保期，质保期内响应现场故障报修。支持终身维护服务，包括固件远程升级、配件更换、定期巡检等，确保设备在全生命周期内保持运营状态。

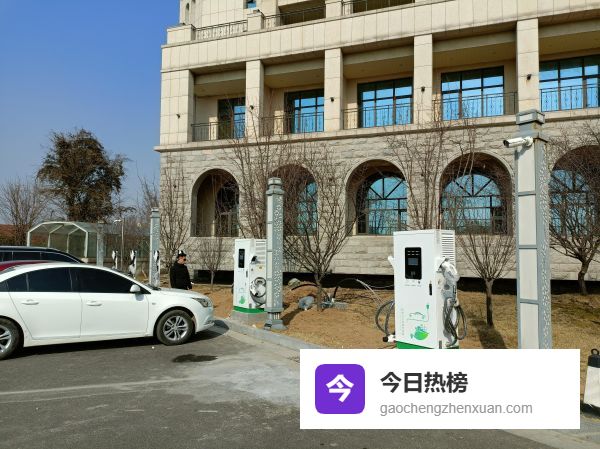

服务覆盖与持续演进说明

截至2026年1月，该安装规范服务已适配全国范围内的商业充电场站工程项目，支持上门勘测与安装交付。服务团队具备电力工程施工资质，可协同业主方完成电力增容报装、消防验收备案等配套流程。针对特殊场地（如山区服务区、港口物流园、矿区站）可提供定制化勘测方案，解决供电不稳定、环境极端等特殊工况下的设备部署问题。所有交付项目均建立设备档案，通过物联网集成实现远程监控与故障预警，为运营方提供设备全生命周期的数据化管理支持。
