缠绕管式换热器机组-食品应用

文章由山东擎雷环境科技股份有限公司提供

缠绕管式换热器机组在食品行业的应用研究引言缠绕管式换热器机组凭借其高效传热、结构紧凑、耐腐蚀性强等特性，已成为食品行业热交换领域的核心设备。其通过螺旋缠绕管束设计形成复杂湍流场，显著提升传热效率，同时满足食品行业对卫生标准、节能降耗及空间利用的严苛需求。本文结合山东擎雷环境科技股份有限公司等企业的实践案例，系统分析其在乳制品杀菌、果汁浓缩、啤酒发酵等场景中的创新应用价值。

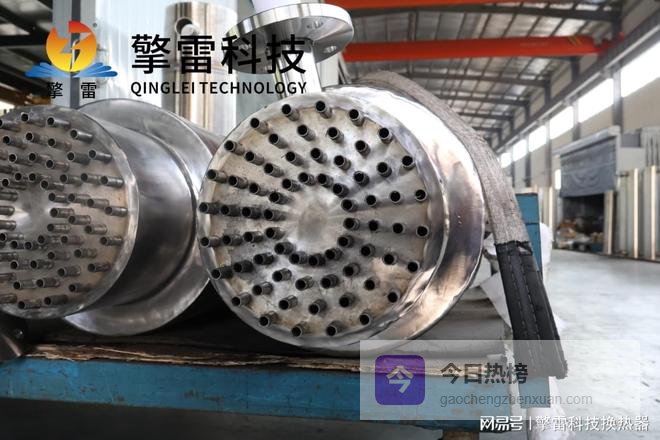

一、设备结构与技术优势1.1 三维螺旋流道设计缠绕管式换热器采用8-12mm直径的316L不锈钢螺纹管，以3°-20°螺旋角精密缠绕于中心筒体，形成多层反向螺旋通道。流体在管内流动时产生离心力驱动的二次环流，与主流叠加形成强烈湍流，实验数据显示其雷诺数较传统直管提升300%-500%，传热系数达13,600-14,000 W/(m²·K)，是传统管壳式换热器的2-3倍。1.2 逆流换热与温差利用率优化冷热流体路径完全逆向设计，使对数平均温差（LMTD）利用率提升30%。例如在乳制品高温瞬时灭菌（UHT）工艺中，该结构可将137℃杀菌温度与4℃冷却介质的温差利用率提升至92%，较传统列管式设备节能18%。1.3 抗污垢与自清洁能力螺旋流动产生的剪切应力达15-20 Pa，较层流状态提升5-8倍，有效抑制蛋白质、果胶等物质的沉积。某果汁加工企业应用案例显示，设备连续运行6个月后污垢系数仅0.0002 m²·K/W，清洗周期延长至传统设备的3倍。二、食品行业典型应用场景2.1 乳制品加工：UHT灭菌与营养保留在牛奶UHT处理中，设备采用双管板无菌设计，管程走热牛奶（137-150℃），壳程通冷却水（1-4℃）。螺旋流道使牛奶在0.5秒内完成升温-杀菌-冷却全过程，维生素C保留率较传统板式换热器提高12%，能耗降低35%。山东某乳企50吨/小时生产线应用后，年节约蒸汽费用达96万元。

2.2 果汁浓缩：热敏性成分保护针对高粘度果汁（如番茄酱、苹果浓缩汁），设备通过多层螺旋缠绕结构将换热面积提升至200 m²/m³，较传统设备增加4倍。在某橙汁浓缩生产线中，蒸发温度从65℃降至58℃，热敏性成分损失减少25%，产品色泽保留度提升15%。针对果肉颗粒堵塞问题，企业开发可拆式结构，管束通过法兰连接实现快速拆卸清洗，某芒果汁生产线应用后设备连续运行时间从8小时延长至72小时。2.3 啤酒酿造：精准控温与空间优化啤酒发酵需在7-12℃精准控温，设备采用钛合金材质管束耐受麦汁pH值3.2-3.8的腐蚀环境。在青岛某啤酒厂应用中，通过物联网传感器实时监测发酵罐温度，AI算法自动调节冷却介质流量，温度波动控制在±0.3℃以内，产品合格率提升至99.8%。单位体积传热面积达100-170 m²/m³，体积仅为传统设备的1/10，某海洋平台啤酒生产线采用后换热系统占地面积减少70%，基建投资节省42%。三、节能与经济效益分析3.1 初始投资与运行成本平衡设备初始投资较传统设备高15%-20%，但年运行成本降低40%。以某5万吨/年果汁厂为例，设备寿命期（20年）内总成本节约达1,200万元，投资回收期缩短至1.5年。在火电厂烟气余热回收场景中，设备将90℃冷凝水余热用于果汁预热，年节约蒸汽483吨，相当于减少CO₂排放800吨，符合国家《工业能效提升计划》要求。3.2 智能化与预测性维护设备集成数字孪生技术，通过压力、温度传感器实时采集数据，构建设备健康状态模型。某乳企应用后预测性维护准确率达98%，非计划停机时间减少65%。碳化硅复合材料管束将耐温上限提升至1,200℃，可应用于超高温瞬时灭菌（STU）工艺；石墨烯涂层技术使换热管耐氯离子浓度提升至1,000ppm，延长设备在海鲜加工等高腐蚀场景中的使用寿命。四、未来发展趋势4.1 材料创新与性能突破3D打印技术实现复杂流道定制化设计，某企业开发的分形螺旋管束使比表面积提升至800 m²/m³，换热效率再提升18%。与MVR蒸发系统耦合，在番茄酱浓缩工艺中实现热能梯级利用，系统能效提升25%，吨产品能耗从180kg蒸汽降至135kg。

4.2 智能化与绿色制造集成5G 边缘计算技术，实现设备参数毫秒级调节，通过自学习控制系统适应非线性工况。余热梯级利用系统的开发进一步提高能源综合利用效率，碳捕集工艺中的超临界换热应用为应对气候变化提供解决方案。结论缠绕管式换热器机组通过流体力学创新与材料技术突破，已成为食品工业节能降耗的核心装备。其在乳制品、果汁、啤酒等领域的规模化应用，不仅提升了产品质量与生产效率，更推动了行业向绿色低碳方向转型。随着智能化控制与新型材料的持续迭代，该设备将在食品工业热交换领域发挥更大价值，为全球工业体系的可持续发展提供技术支撑。
