PbSe光电探测器原理及其在红外成像领域的应用前景

红外成像技术能够将人眼不可见的红外辐射转换为可见图像，这一能力使其在多个领域具有重要价值。实现这一转换的核心部件是红外光电探测器，其性能直接决定了成像系统的灵敏度、响应速度和适用场景。在众多可用于制造探测器的半导体材料中，硒化铅因其独特的物理性质而受到持续关注。

激光仪器公司

激光器、探测器、光纤元件器件、相机镜头视觉、光学系统

打开百度APP立即扫码下载

一键拨打

硒化铅是一种IV-VI族化合物半导体，其晶体结构为面心立方。这种材料在红外探测领域的重要性，源于其本征的窄带隙特性。带隙是半导体物理学中的一个关键参数，它描述了将电子从束缚态激发到自由导电态所需的最小能量。硒化铅的带隙在室温下约为0.27电子伏特，这个数值恰好对应于中红外波段的光子能量。这意味着能量较低的中红外光子就足以激发硒化铅材料中的电子，从而产生可测量的电信号，这是其作为红外探测材料的基础。

从微观载流子行为的角度，可以更清晰地理解硒化铅探测器的工作机制。当特定波长的红外光子照射到硒化铅材料上时，如果光子能量大于或等于其带隙能量，便会发生本征吸收过程。一个光子将其能量传递给一个价带电子，使其获得足够能量跃迁至导带，同时在价带留下一个带正电的空穴。这样一对电子-空穴的产生，改变了材料的导电能力。在探测器两端施加偏置电压后，这些光生载流子会在电场作用下定向移动，形成光电流。通过精确测量该光电流的变化，即可反推出入射红外辐射的强度信息。硒化铅材料的高载流子迁移率和较长的载流子寿命，有助于光生载流子在被复合前被有效收集，从而提升了探测器的响应度。

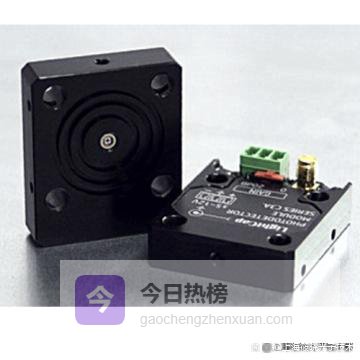

探测器的具体性能表现，与其结构设计密切相关。常见的硒化铅光电探测器主要分为光电导型和光伏型两种结构。光电导型探测器通常由一层硒化铅多晶薄膜构成，两端制备金属电极。在光照下，薄膜的电导率发生变化，通过测量恒定偏压下电流的改变来探测光信号。这种结构相对简单，但其工作通常需要外部冷却以降低噪声。光伏型探测器则基于PN结或PIN结结构，在结区内部存在一个自建电场。光生电子和空穴在被复合前，会被这个内建电场迅速分离，分别推向结的两侧，从而在没有外加偏压的情况下也能产生光生电压。光伏型结构通常具有更低的暗电流和更快的响应速度，是高性能成像应用的主流选择。

无论何种结构，探测器的最终性能都受到几个关键物理参数的限制。噪声等效功率是衡量探测器灵敏度的核心指标，它表示产生与探测器噪声输出相等信号所需的最小入射光功率，该值越小，探测器越灵敏。另一个重要参数是比探测率，它针对探测器面积和测量带宽进行了归一化，便于比较不同规格器件的内在性能。响应时间则描述了探测器对快速变化光信号的跟进能力，这取决于载流子的渡越时间和结电容等因素。硒化铅材料可通过调节其纳米晶体的尺寸，在一定范围内对其光学带隙进行量子裁剪，这为优化这些性能参数提供了额外的材料工程手段。

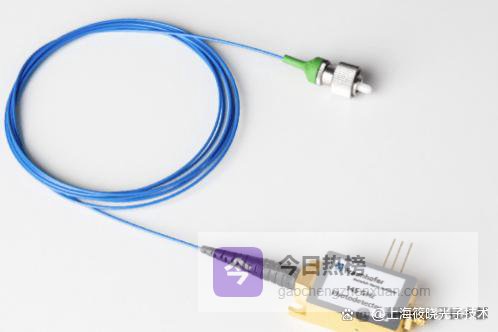

在红外成像系统中，单个探测器单元是远远不够的。现代红外成像依赖于焦平面阵列技术。所谓焦平面阵列，是指将成千上万个微米尺度的硒化铅光伏探测器单元，以二维矩阵形式高密度地集成在硅读出电路芯片上。每个探测器单元对应最终红外图像中的一个像素。红外光学系统将场景的红外辐射聚焦到该阵列上，每个像素单元独立地将接收到的红外辐射强度转换为微弱的电信号。这些信号随后被下方的硅读出电路进行放大、模数转换和多路传输，最终由图像处理系统重建为一幅完整的红外热图像。硒化铅薄膜与硅读出电路之间相对成熟的集成工艺，是其走向大规模应用的重要优势。

基于上述原理的硒化铅红外探测器，在多个成像领域展现出明确的应用潜力。在工业检测领域，其可用于在线监测电力设备的发热情况，预防因接头松动或绝缘老化导致的故障；在电子制造业中，能非接触式检测电路板的热分布，发现短路或元件过载等缺陷。在安防监控与自动驾驶感知领域，硒化铅成像组件能够穿透烟雾、薄雾，在夜间或恶劣光照条件下生成清晰的场景热图像，弥补可见光摄像机的不足，提升环境感知的可靠性。在科学研究领域，例如天文观测中，特定波段的硒化铅探测器可用于研究天体的红外光谱；在环境监测中，也可用于分析大气成分或检测气体泄漏。

然而，该技术的发展也面临一些物理与工程上的挑战。硒化铅探测器的响应峰值波段通常在1至5微米范围，这属于近中红外，对于需要探测更长波长远红外辐射的应用，其灵敏度会下降。室温下工作的器件，其暗电流和噪声水平相对较高，限制了其在某些高灵敏度场景的应用。尽管可通过热电制冷等方式改善，但这增加了系统的复杂性和功耗。要实现更大规模、更高均匀性的焦平面阵列，对材料外延生长和芯片集成工艺的精度控制提出了持续的要求。

未来，硒化铅光电探测器技术的演进将围绕材料与系统两个层面展开。在材料层面，通过制备硒化铅量子点、纳米线等低维结构，并探索其与其它二维材料的异质集成，有望在能带工程和光电特性调控上获得新突破，从而拓展响应波段、提升载流子提取效率。在系统层面，随着硅基光电集成技术的进步，将硒化铅探测阵列与更先进的低噪声读出电路、乃至片上信号处理单元进行三维集成，是提升系统性能、减小体积与功耗的关键路径。基于深度学习算法的图像处理技术与探测器硬件的协同优化，也将进一步提升从原始信号到最终图像的信息提取能力与成像质量。
