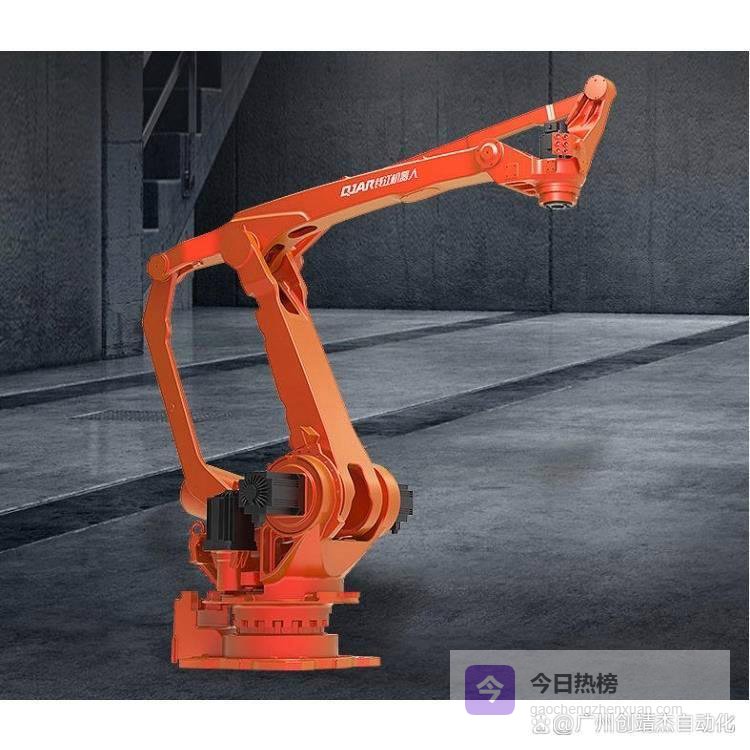

安全碰撞检测码垛机器人

在自动化仓储与物流系统中，码垛机器人是执行货物堆叠作业的核心设备。其机械臂在高速运动时，若与人员、其他设备或环境发生意外接触，可能造成设备损坏或安全事故。安全碰撞检测功能并非简单的附加选项，而是保障整个系统可靠、连续运行的基础性技术。这一功能的核心目标，是在不显著牺牲作业效率的前提下，实现物理碰撞的预测、避免或缓解。

广数，协作，ABB等机器人厂家

免费咨询

传统工业机器人常依赖物理护栏将人机空间严格隔离，或通过设置固定的安全区域来限制机械臂运动。这种方式虽然有效，但缺乏灵活性，且一旦发生计划外的侵入或干涉，后果往往较为严重。现代安全碰撞检测技术的引入，实质上是为机器人赋予了一种动态的、可感知的“边界感”，使其能够智能地应对非结构化环境中的不确定性。

01感知层：如何“察觉”碰撞风险

实现碰撞检测的高质量步是感知。系统需要实时获取机器人本体与周围环境的状态信息。这主要通过两类传感器融合实现：内部传感器与外部传感器。

内部传感器主要指机器人关节处的力矩传感器或通过电机电流估算的关节力矩。其原理基于牛顿力学：当机械臂末端或连杆意外接触到物体时，接触力会在机械结构内部产生额外的扭矩，这个扭矩会被关节处的传感器捕捉到。例如，一个正在沿预定轨迹运动的机械臂，若其侧面轻轻触碰到一个突然出现的货箱，该接触力会导致一个或多个关节的驱动电机电流发生微小但可检测的变化。系统通过对比实际力矩与基于运动模型计算的预期力矩，即可判断是否发生了异常接触。

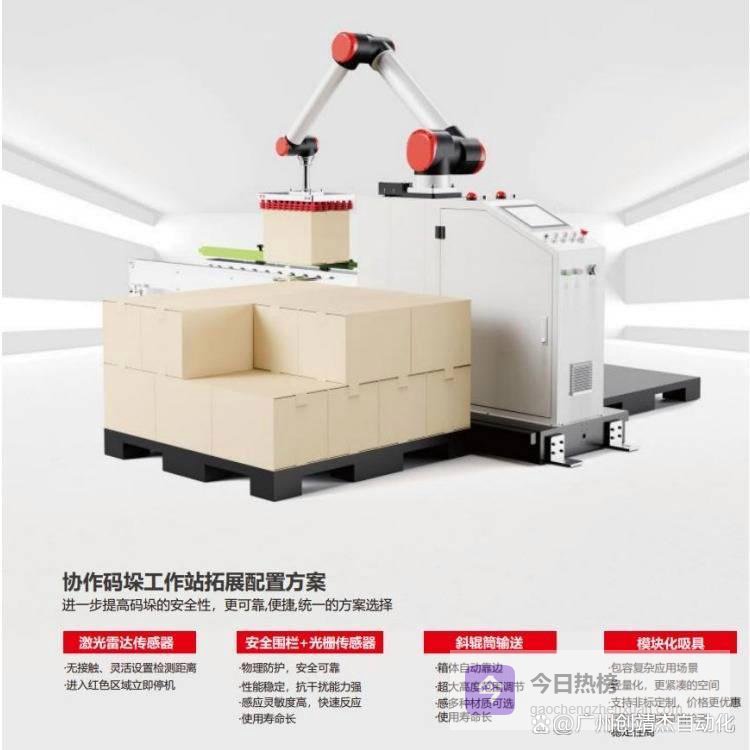

外部传感器则如同机器人的“眼睛”，包括2D/3D视觉相机、激光雷达、超声波传感器、区域扫描仪等。它们被布置在机器人工作单元周围，构建一个动态的安全地图。例如，3D视觉系统可以实时重建工作区域的三维点云，识别出预定轨迹上是否出现了未知障碍物（如误入的人员或摆放错误的托盘）；而安全激光扫描仪则可以在机器人周围设定虚拟的警告区和停止区，一旦有物体进入，即触发相应级别的减速或停机指令。

一个常见的问题是：既然有外部传感器进行全局监控，为何还需要内部力矩传感？这是因为外部传感器可能存在监控盲区，例如机械臂自身对传感器的遮挡，或对于非常轻微、缓慢的接触不够敏感。而内部力矩传感是直接测量，对任何直接作用于机械臂本体的接触都高度敏感。两者结合，形成了从环境预警到本体触觉反馈的双层防护网。

02决策层：从“察觉”到“反应”的智能判断

感知系统获得数据后，决策控制算法需要迅速判断情况的严重性并选择优秀应对策略。这并非简单的“是或否”的二元判断，而是一个涉及多因素权衡的实时决策过程。

决策的核心依据是碰撞的能量与风险等级评估。系统会实时计算疑似碰撞的动能、势能以及接触点的估计力。一个快速的、高动能的接触（如机械臂高速甩向固定钢梁）被视为高风险，需要立即触发紧急停止；而一个缓慢的、低能量的接触（如末端执行器轻轻擦过纸箱边缘）可能被判定为低风险，系统可能选择仅沿接触力反方向轻微退让，并在障碍移除后自动恢复作业，从而避免不必要的全线停机。

决策还需考虑机器人的当前任务状态。例如，机器人正抓取一个易碎物品行进与空载返回时，对于同一级别的碰撞风险，其反应策略可能不同。前者可能需要更保守的减速策略以保护货物，后者则可能允许更灵活的避障路径。高级的系统还会引入预测算法，基于障碍物的运动趋势（如行走的人员），预测未来数毫秒内的碰撞可能性，并提前规划规避动作。

这里引出一个技术权衡：反应速度与误报率。如果将碰撞检测的灵敏度调得过高，任何微小的电流波动或传感器噪声都可能被误判为碰撞，导致机器人频繁无故停机，影响生产效率。反之，灵敏度太低则可能漏报真实碰撞，造成危险。先进的算法会采用自适应阈值、机器学习滤波等技术，在复杂工况下动态调整判断标准，在安全与效率间寻找受欢迎平衡点。

03执行层：多样化且分级的应对机制

一旦决策层下达指令，执行层便负责将其转化为机器人的具体动作。现代安全碰撞检测系统的执行响应并非只有“紧急停止”这一种方式，而是呈现出一个分级的、多样化的响应体系。

最基础的响应是安全扭矩关断。当检测到高风险碰撞时，控制系统会立即切断伺服驱动器的使能信号，使各关节电机失去动力，机械臂在自身摩擦力和重力作用下迅速停止。这种方式反应最快，属于硬件级安全功能。

更精细的响应是基于力的退让或柔顺控制。当检测到低能量接触时，机器人控制器不再 rigidly（僵硬地）维持原有轨迹，而是允许关节在一定范围内“顺从”外力方向产生弹性运动。这类似于人的手臂被碰到时的自然缩回反应。实现方式通常有两种：一是基于位置的阻抗控制，通过调整位置环的刚度参数，使机器人末端表现得像是一个弹簧-阻尼系统；二是直接的力控制，以维持一个安全的接触力为目标进行运动调整。这种方式能有效缓冲碰撞，保护设备和货物，并创新可能避免停机。

第三种响应是动态路径重规划。这通常与外部视觉系统联动。当感知到前方轨迹出现障碍物时，运动规划器会在毫秒级时间内计算出一条新的、无碰撞的路径，引导机器人绕开障碍物后继续完成目标作业。这实现了真正意义上的主动避障，对生产效率的影响最小。

这些执行机制往往协同工作。例如，系统可能首先尝试路径重规划；若时间不足或规划失败，则启动柔顺控制以缓冲接触；若接触力超过安全阈值，则最终触发安全扭矩关断。这种分级响应机制，构成了从主动避障、被动柔顺到最终硬保护的纵深防御体系。

04集成与验证：确保功能可靠的关键环节

将感知、决策、执行各模块无缝集成，并确保其在各种极端工况下均能可靠工作，是安全碰撞检测技术落地应用的最终挑战。这涉及硬件集成、软件架构和安全认证等多个层面。

在硬件层面，安全功能电路（如安全力矩关断回路）通常需要采用冗余设计，并符合相关安全标准（如ISO 13849中规定的Performance Level d或e级）。这意味着从传感器、控制器到执行器的整个信号链，都需要具备自诊断和冗余校验能力，防止单点失效导致安全功能丧失。

软件层面，安全相关的控制算法（如碰撞检测算法和紧急停止逻辑）往往运行在独立的、经过认证的安全控制器上，或至少在标准控制器中以更高优先级、更严格时序约束的安全任务中运行。这与非实时的监控界面、日志记录等任务相隔离，确保安全响应的即时性和确定性。

一个不可或缺的环节是系统的优秀验证与测试。这远不止于在空载状态下运行几次程序。测试需要模拟各种可能的碰撞场景：不同质量、速度下的末端碰撞；连杆中部的侧面碰撞；多关节同时受力的复杂碰撞；以及传感器部分失效等故障情况。测试不仅验证功能是否触发，还需量化其性能指标，如从碰撞发生到安全系统生效的创新响应时间、系统停止后的创新残余动能等。这些数据是评估系统实际安全等级的直接依据。

安全碰撞检测码垛机器人并非单一技术，而是一个由精密感知、智能决策、分级执行和可靠集成构成的综合系统。它的价值在于将安全从静态的物理隔离，转变为动态的、可交互的智能属性。这使得人机协作在特定场景下成为可能，例如技术人员可以在机器人低速运行或处于柔顺模式下时，近距离进行调试或维护，而无需完全关闭系统。其最终目标，是在提升物流自动化系统柔性与效率的构筑起一道坚实且智能的安全防线，保障人员与设备资产在高速运转的工业环境中的安全。
