粉煤灰仓的核心工况是 粉尘浓度高、粉煤灰介电常数低（εr≈1.5-2.0）、仓内易结拱 / 架桥、潮湿粉煤灰易结块挂壁，同时存在粉尘爆炸风险，且物料流动性差，料位变化平缓。雷达料位计需针对性解决信号穿透粉尘难、抗虚假回波干扰、防挂料漂移三大核心问题，以下是适配粉煤灰仓的选型、安装、调试、维护全流程方案。
湖北开航智能装备点击这里免费咨询
打开百度APP立即扫码下载免费咨询
一、 粉煤灰仓工况核心痛点
信号采集难度大：粉煤灰介电常数远低于煤炭，回波信号弱；仓内粉尘弥漫，会严重衰减雷达波，非接触式天线易被粉尘覆盖导致信号丢失。
测量干扰强：仓内支架、流化管、料拱易产生固定虚假回波；仓壁挂料会形成 “虚假料位”，干扰真实信号识别。
设备维护难：粉煤灰颗粒细小，易渗入仪表接线盒、法兰密封面；潮湿粉煤灰会结块附着在雷达部件表面，清理难度大。
安全要求高：粉煤灰属于爆炸性粉尘（粉尘云遇火源易爆炸），仪表需满足粉尘防爆标准；仓顶多为高空作业，维护风险高。

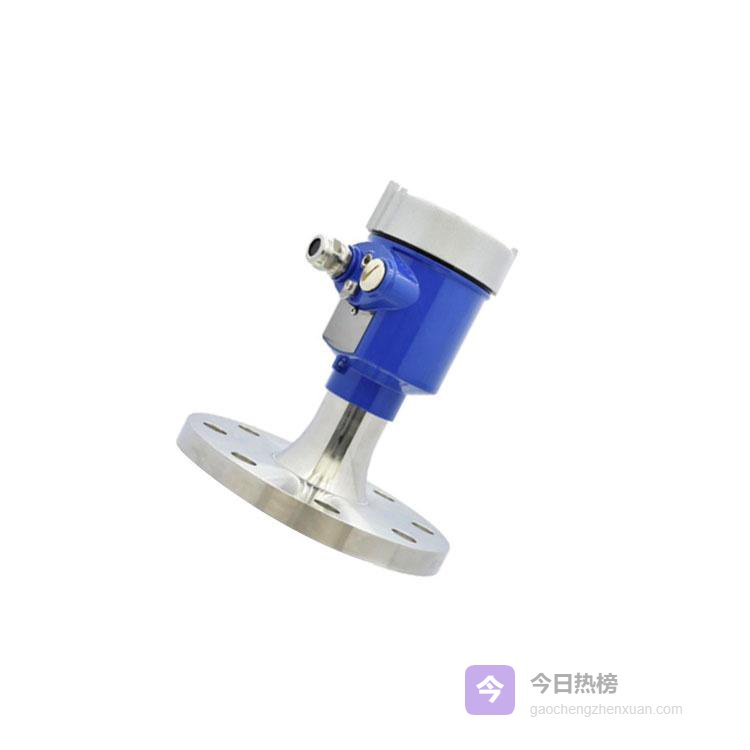

二、 针对性选型：脉冲雷达 vs 导波雷达（粉煤灰仓专属）
粉煤灰仓需根据仓型大小、是否易结拱、粉尘浓度选择雷达类型，低频脉冲雷达是主流优选，导波雷达仅适配特定场景。

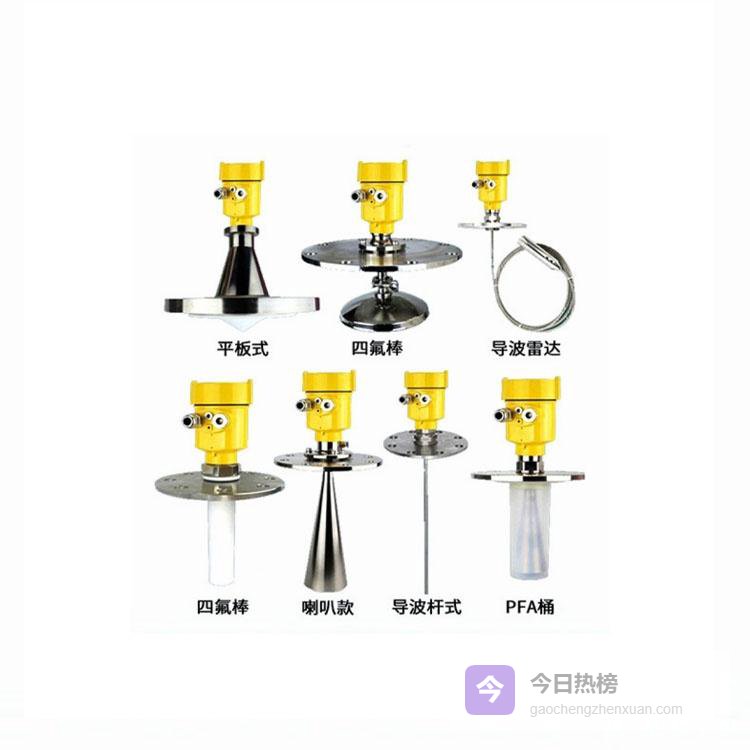

选型维度 低频脉冲雷达（6.3GHz） 导波雷达（刚性导波杆）
适用粉煤灰仓 大口径储料仓（直径＞6m）、高粉尘仓、仓高＞20m 中小缓冲仓（直径＜5m）、易结拱仓、配料仓
核心优势 非接触式测量，无挂料磨损风险；穿透粉尘能力强，抗料拱干扰；维护频次低 接触式测量，不受粉尘浓度影响；可穿透料拱直接测量真实料位，信号稳定
关键材质配置 天线：316L 不锈钢 +陶瓷耐磨防粘涂层（防粉煤灰附着）
法兰：316L+PTFE 衬里（防粉尘渗入 + 耐腐蚀）
外壳：铸铝 + 喷塑，防护等级≥IP67 导波杆：哈氏合金 C-276（抗磨损 + 防潮湿腐蚀）
密封件：氟橡胶（FKM）（防粉尘渗入）
防爆等级：Ex tD A21 IP67 T130℃
备功能 1. 低介电增强模式（强制提升发射功率）
2. 自动虚假回波学习 + 手动标记
3. 标配 G1/2 吹扫接口（必选）
4. 粉尘防爆认证 1. 挂料制功能（除杆体挂料干扰）
2. 料拱穿透算法
3. 杆体堵塞报警
4. 粉尘防爆认证
粉煤灰仓适配场景 火电厂粉煤灰储仓、水泥厂粉煤灰中转仓 粉煤灰配料仓、小型缓冲仓、易结拱堵料仓
选型禁忌（对禁止）
禁止选用 高频脉冲雷达（26GHz/80GHz）：天线波束窄，粉尘易覆盖，信号衰减快，测量精度会急剧下降。
禁止选用 柔性导波缆：粉煤灰易缠绕在缆线上形成挂料，导致测量漂移，且难以清理。
禁止选用 无吹扫接口的雷达：无吹扫功能的天线会在 24 小时内被粉煤灰完全覆盖，失去测量能力。
三、 粉煤灰仓现场安装规范（防粉尘附着 + 防干扰）
安装的核心是 确保雷达波传输路径无遮挡、配备可靠吹扫装置、避免粉尘渗入仪表内部，步骤如下：
1. 安装位置选择（优先级高）
粉煤灰仓类型 安装位置要求 防干扰措施
大口径储料仓 仓顶心位置，距离仓壁≥1/6 仓径（且≥500mm） 远离进料口、流化管、仓内支架≥2m；加装防冲击挡板（316L 不锈钢），挡板距天线≥300mm，防止进料时粉尘直接冲击天线
中小缓冲仓 仓锥段上方 1.5m 处（料拱易破裂区域） 导波杆需避开仓内流化管、出料口，距离≥500mm；杆体中部用支架固定，防止仓内气流吹动杆体晃动
配料仓 靠近卸料口一侧（料位变化快区域） 脉冲雷达需加装防尘防雨罩，罩体与天线间距≥100mm，避免形成新的虚假回波源
2. 关键安装步骤（粉煤灰仓专属）

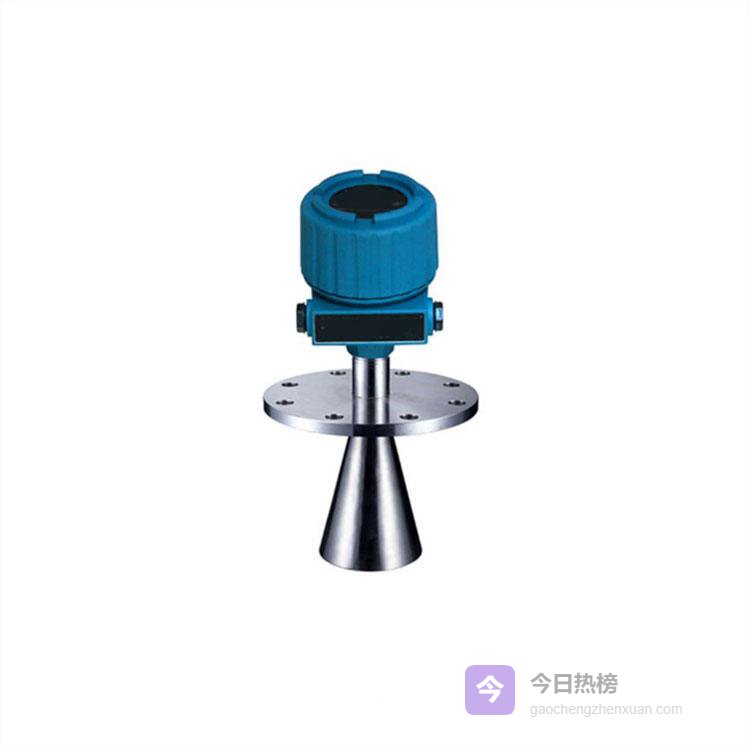

（1） 低频脉冲雷达安装（主流方案）
法兰密封安装：清理法兰密封面粉尘，加装PTFE 垫片，对角线均匀拧紧螺栓，扭矩适中（按法兰规格），防止粉尘从密封面渗入仪表内部。
吹扫装置安装（核心备）
连接压缩空气管路，加装油水分离器 + 调压阀，将吹扫压力调至 0.2-0.3MPa（压力过高会产生气流干扰，过低无法除粉尘）。
吹扫频率设置：每 15 分钟吹扫 1 次，每次 20 秒（高粉尘工况可调整为每 10 分钟 1 次）；建议选用定时自动吹扫控制器，无需人工干预。
吹扫喷头需对准天线表面，角度倾斜 15°，避免气流直吹天线导致信号波动。
接地与防护：仪表外壳需可靠接地，接地电阻≤4Ω，除粉煤灰静电干扰；户外安装时，接线盒需加装防雨罩，线缆选用铠装屏蔽双绞线。
（2） 导波雷达安装（适配易结拱仓）
刚性导波杆垂直悬挂，下端距仓底 50-100mm，避免与仓底接触积灰；仓高＞15m 时，杆体中部用 316L 不锈钢支架固定，防止晃动。
法兰连接处采用双重密封（PTFE 垫片 + 密封胶），防止粉煤灰粉尘渗入仪表内部腐蚀电路。
3. 防爆安装要求
粉煤灰仓属于粉尘爆炸危险区域（21 区），仪表须具备 Ex tD A21 IP67 T130℃ 粉尘防爆认证，严禁使用无防爆认证的仪表。
接线时需使用防爆格兰头，线缆屏蔽层单端接地，严禁在防爆区域内带电开盖接线。

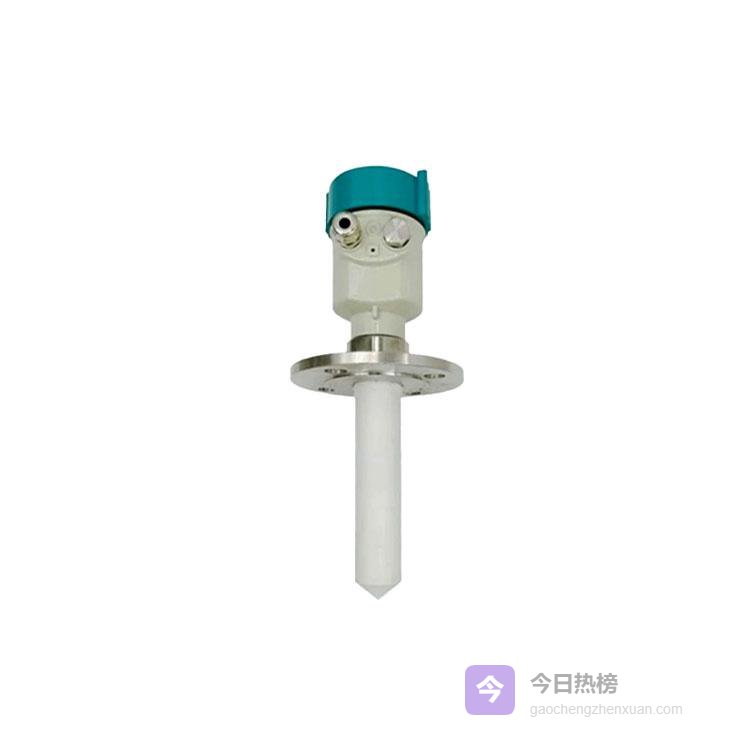

四、 核心参数设置（粉煤灰仓专属参数表）
粉煤灰介电常数低，参数设置需围绕 增强信号强度、制虚假回波、过滤粉尘干扰 展开，使用 HART 手操器操作：
参数名称 设置值 粉煤灰仓适配原因
介质类型 固体→粉煤灰 仪表启用超低介电固体专用算法，提升回波识别灵敏度
介电常数（εr） 1.5-2.0 匹配粉煤灰真实介电常数，避免因参数过高导致信号弱
量程与零点 零点 = 空仓天线到仓底距离
量程 = 零点 - 顶部粉尘沉降层高度（800mm） 粉煤灰仓顶部易形成粉尘沉降层，预留空间可避免误判为料位
低介电增强模式 强制启用 发射功率提升至 80%-90%，放大微弱回波信号，确保穿透粉尘层
虚假回波制 自动学习 10 分钟 + 手动标记
制级别：8 级（共 10 级） 除仓内支架、流化管、仓壁挂料产生的虚假回波；高制级别适配粉煤灰仓复杂干扰环境
阻尼时间 25-30 秒 粉煤灰料位变化平缓，长阻尼可过滤粉尘干扰导致的微小波动；配料仓可缩短至 15 秒
回波平均次数 20-25 次 多次采集回波取平均值，进一步降低粉尘对信号的干扰
故障输出模式 保持当前值 防止吹扫中断或粉尘覆盖导致信号丢失时，引发卸料系统误启停
校准验证步骤（必做，确保测量准）
空仓零点校准：仓内无粉煤灰，执行自动零点校准，显示值误差≤±5mm；校准前需底清理天线 / 导波杆表面粉尘。
半仓量程校准：用激光测距仪测量实际料位，对比仪表显示值，误差≤±0.1% FS；若偏差过大，重新调整介电常数和虚假回波制级别。
动态验证：模拟仓内流化（开启流化风机），观察仪表显示值是否稳定，无频繁跳变即为合格。
